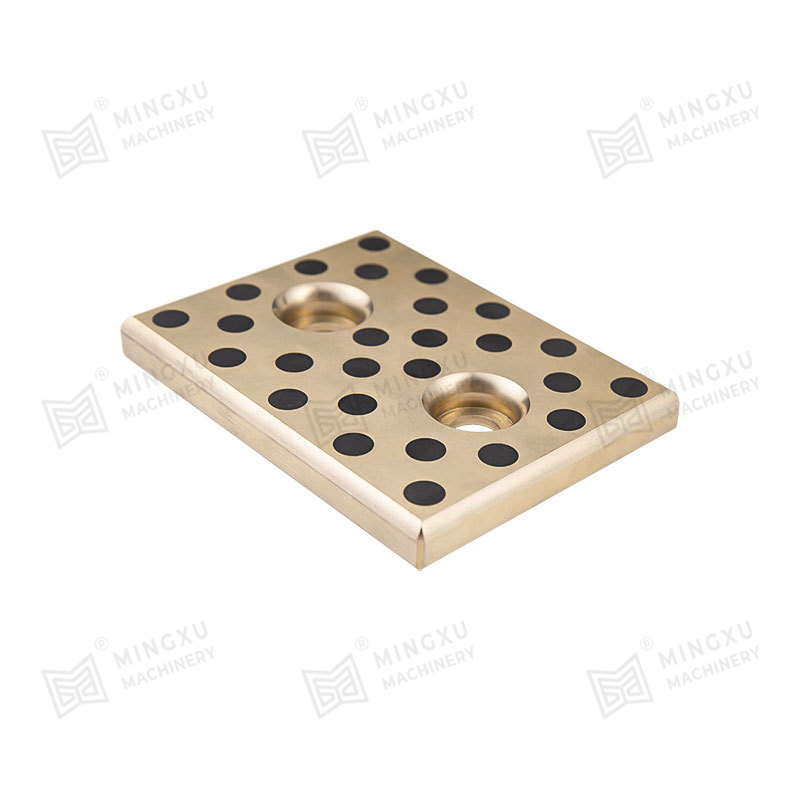

Plaque d'usure MXB-JSP en alliage de cuivre 10 mm 2/3/4/5/6/8/10 Type de trou de boulon

La plaque résistante à l'usure autolubrifiante MXB-JSP convient aux machines de moulage par injection, aux moules d'estampage automobiles, aux moules de pneus, aux machines d'usine (excavatrices, etc.), etc., utilisant un alliage de cuivre comme matière première et une incrustation de graphite pour obtenir une autolubrification Effet, diamètres de trous de vis 2/3/4/5/6/8/10 au choix.

Obtenez un devis

PREV：Rail de guidage autolubrifiant de type L MXB-JSL NEXT：Rail de guidage autolubrifiant MXB-JSOL, type à trou de boulon 2/3/4/5

Présentation du produit
Paramètre
description du matériel
Contactez-nous

caractéristiques du produit

1 Peut fonctionner longtemps dans des conditions sans huile.

2 Plus adapté aux conditions de travail à faible vitesse et à forte charge, avec une bonne résistance à l'usure et frottement extrêmement faible.

3 Convient aux situations où le film d'huile est difficile à former, comme les mouvements alternatifs, rotatifs et mouvements intermittents.

4 Résistant à la corrosion et à l'oxydation.

5 Sans entretien et longue durée de vie.

Pourquoi choisir des roulements sans huile

Réduire les coûts de fabrication

Il n'y a pas besoin de dispositif d'alimentation en huile, de trou d'injection d'huile ou d'huile traitement des rainures, ce qui peut réduire considérablement les coûts de fabrication.

Réduisez les coûts d’exploitation

Il réduit considérablement l'utilisation d'huile lubrifiante, réduit la maintenance des équipements, et évite les dangers cachés causés par un approvisionnement insuffisant en pétrole, réduisant efficacement les coûts d'exploitation.

Réduisez le temps de conception

La conception sans huile simplifie la structure du produit et permet de gagner du temps de conception. Nous sommes professionnels Fournisseurs ODM de Plaque d'usure JSP en alliage de cuivre 10 mm 2/3/4/5/6/8/10 Type de trou de boulon

Propice à la protection de l’environnement

Aucun recyclage des huiles usées n'est requis, ce qui est également bénéfique pour la protection de l'environnement.

Champs d'application

Haute température

·Usine sidérurgique

·Four de fusion

·Matériel de séchage

·La cuisson au four

·Contrôleur de chaleur

Imperméable

·Porte du barrage

·Pompe à eau

·Structure de commutateur de fluide

·Structures offshore

·Équipement de quai et machine à limon

Industrie chimique

·Usine de produits chimiques

·Équipement de galvanoplastie

·Équipement de traitement des eaux usées

·Machines de teinture

·Équipements de raffinage pétrolier et chimique

Énergie

·Énergie éolienne

·Nouvelle énergie

Bateau

·Grue de pont

·Ancre

·Couvercle de trappe

·Bras de gouvernail

·Machines de levage et équipements d'anneaux de levage

Fabrication automobile

·Moule d'estampage

·Structure de soudure

·Ligne de peinture et de séchage

· Bande transporteuse métallique

·Des machines-outils

Industrie lourde

·Machines d'usine de tuyaux en acier

·Usines de pneus et de papier

·Centrale électrique

·Bouton de connexion des machines d'injection de moules

Construction, exploitation minière, chargement

·Mélangeurs, broyeurs, pulvérisateurs

·Machines de construction

·Équipement de minage

·Roulements de bielle

Ponts et rails de levage

·Appuis de pont

·Poutres, ponts, ponts suspendus

·Réacteurs liés à l'énergie nucléaire

·Générateur de vapeur

unité:mm

Numéro de pièce.	W	L	un	b	c	d	e	Vis à tête plate Choisir	Qté de trous
JSP-1875	18	75	15	45	-	-	-	M6	2
JSP-18100	''	100	25	50	''	''	''	''	''
JSP-18125	''	125	''	75	''	''	''	"	''
JSP-18150	''	150	''	100	''	''	''	"	''
JSP-2875	28	75	15	45	''	''	''	"	''
JSP-28100	''	100	25	50	''	''	''	''	''
JSP-28125	''	125	''	75	''	''	''	''	''
JSP-28150	''	150	''	100	''	''	''	''	''
JSP-35100	35	100	20	60	''	''	''	M8	''
JSP-35150	''	150	''	55	55	''	''	''	3
JSP-35200	''	200	''	55	50	55	''	"	4
JSP-35250	''	250	''	70	70	70	''	"	''
JSP-35300	''	300	''	65	65	65	65	''	5
JSP-35350	''	350	''	80	75	75	80	''	''
JSP-3875	38	75	15	45	-	-	-	M6	2
JSP-38100	''	100	25	50	''	''	''	''	''
JSP-38125	''	125	''	75	''	''	''	''	''
JSP-38150	''	150	''	100	''	''	''	''	''
JSP-4875	48	75	15	45	''	''	''	''	''
JSP-48100	''	100	25	50	''	''	''	''	''
JSP-48125	''	125	''	75	''	''	''	''	''
JSP-48150	''	150	''	100	''	''	''	''	''
JSP-50100	50	100	20	60	-	-	-	M8	''
JSP-50150	''	150	''	55	55	''	''	''	3
JSP-50200	''	200	''	''	50	55	''	''	4
JSP-50250	''	250	''	70	70	70	''	''	''
JSP-50300	''	300	''	65	65	65	65	''	5
JSP-50400	''	400	''	90	90	90	90	''	''
JSP-75150	75	150	''	110	-	-	-	''	4
JSP-75200	''	200	''	80	80	''	''	''	6
JSP-75250	''	250	''	105	105	''	''	''	''
JSP-75300	''	300	''	85	90	85	''	''	8
JSP-75400	''	400	''	120	120	120	''	''	''
JSP-75500	''	500	''	115	115	115	115	''	10

Composition et propriétés du matériau
Matériel	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Densité	8.0	8.9	7.8	8.9	8.0
Dureté HB	>210	>70	>150	>95	>250
Résistance à la traction N/mm²	>750	>200	>600	>260	>800
Limite d'élasticité N/mm²	>450	>90	>260	>150	>450
Élongation%	>12	>15	>10	>৪	>800
Coefficient de dilatation linéaire 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Température limite ℃	-40~ 300	-40~400	-40~400	-40~400	-40~150
Max. Charge N/mm²	100	60	50	70	120
Max. Vitesse (à sec) m/min	15	10	20	10	15
PV max. N/mm²*m/min	200	60	60	80	200
Compression de déformation permanente 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Une grande demande avec des matériaux spéciaux est disponible.

Échange de matériaux de base
Codes des matériaux	Marques chinoises GB1176-87	International OIN 1338	Allemagne VACARME	Japon JIS	Amérique ASTM(UNS)	Angleterre BS	Italie J.M.	Conditions applicables
Bronze coulé JDB	ZCuZn25AI5 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Charge élevée, faible vitesse Couramment utilisé
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Charge moyenne, faible vitesse Couramment utilisé
JDB-2Bronze	ZCuAI9Fe4 Ni4Mn2	GCUAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Charge moyenne, vitesse moyenne, couramment utilisé
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Charge moyenne, faible vitesse, couramment utilisé
JDB-5	ZCuZn25AI6 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Sur charge élevée, basse vitesse, charge élevée utilisée

Lubrifiant solide
Lubrifiant	Caractéristiques	Application typique
SL1 Ajout de graphite	Excellente résistance aux produits chimiques attaques et faible friction, limite de température 400 ℃	Costume pour les machines générales et sous atmosphère
SL4 Ajout de PTFE	Le plus faible frottement et une bonne lubrification à l'eau, limite de température 300 ℃	Navire, turbine hydraulique, turbine à gaz, etc.

SUBMIT

À propos de nous

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. anciennement connue sous le nom de Jiashan Mingxu Precision Machinery Factory, a été fondée en 2011. L'entreprise est située dans l'arrière-pays de la zone de démonstration de développement intégré du delta du fleuve Yangtze, avec un emplacement et un transport pratique. Avec plus de dix ans d'expérience en fabrication et en R&D, l'entreprise a été profondément impliquée dans le développement et la production de roulements à lubrification solide, de planches à roulettes, de glissières et de curseurs. Fournisseurs ODM et société de roulements autolubrifiants incrustés de graphite à bride de bague d'épaule JFB en Chine. La fabrication du produit adopte un équipement d'automatisation moderne, met strictement en œuvre la norme du système de gestion de la qualité ISO2000 et les principaux processus sont traités par des machines CNC de haute précision. Les principaux produits de la société couvrent une série de produits tels que les roulements autolubrifiants incrustés solides JDB, les roulements frittés en acier-cuivre, les roulements autolubrifiants SF-1, les roulements autolubrifiants limites SF-2 et les roulements en cuivre FB090. Largement utilisé dans l'industrie automobile, les machines de construction, les équipements métallurgiques, les machines minières, le moulage par injection, les moules, le textile, l'impression et de nombreux autres domaines de fabrication de machines ; Jusqu'à présent, les produits de l'entreprise se sont répandus dans toute la Chine et exportés vers de nombreux pays étrangers, et sont profondément reconnus et appréciés par les clients nationaux et étrangers. Mingxu Machinery adhère au principe de service du « service de haute qualité axé sur la qualité » et s'efforce de fournir aux clients des produits et services professionnels. Fournir en gros un roulement autolubrifiant incrusté de graphite à bride de bague d'épaule MXB-JFB. L'entreprise continuera à introduire des talents, à améliorer le mécanisme de gestion, l'intégrité, le développement, l'innovation et à s'efforcer de construire une marque de classe mondiale.

Certificat d'honneur

Nouvelles

Pourquoi le laiton à haute résistance est-il le matériau le plus approprié pour les roulements d'auto-lubrification de type insert?
2025-04-23
Dans l'équipement industriel moderne, Roulement...
EN SAVOIR PLUS
Qu'est-ce qu'une rondelle de poussée? Quels sont ses principaux scénarios d'application?
2025-04-21
Dans le monde précis des machines, chaque petit composant a ...
EN SAVOIR PLUS
Pourquoi choisir un fournisseur d'auto-lubrifiant certifié ISO?
2025-04-18
Pour les acheteurs, la sélection d'un fournisseur ...
EN SAVOIR PLUS
Roulements sans maintenance: innovations tribologiques, systèmes de matériaux avancés et paradigmes de performance autonomes
2025-04-16
Roulements sans entretien incarner la convergence de la tribo...
EN SAVOIR PLUS

Connaissance des produits

Comment la configuration des trous de boulons affecte-t-elle les performances du type de trou de boulon en alliage de cuivre à plaque d'usure JSP de 10 mm 2/3/4/5/6/8/10 en termes de répartition de la charge ?

La configuration des trous de boulons a un impact considérable sur les performances globales de la plaque d'usure JSP en alliage de cuivre de 10 mm en termes de répartition de la charge. Voici comment:

Nombre de trous de boulons : L'augmentation de la gamme de trous de boulons dans la plaque d'usure aide à répartir le poids sur une plus grande surface. Cela se traduit par une répartition plus uniforme de la pression, réduisant la concentration de pression et améliorant la capacité de charge globale de la plaque. La gamme étendue de trous de boulons permet une fixation plus puissante à la forme sous-jacente, éliminant ainsi les facteurs de défaillance localisés.

Taille des trous de boulons : La taille des trous de boulons affecte la répartition de la charge en déterminant le degré de contact entre la plaque et les boulons. Des trous de boulons plus grands offrent un meilleur emplacement de contact, prenant en compte une meilleure répartition de la charge. Cela réduit les contraintes sur les trous de boulons individuels et favorise une répartition plus uniforme de la force sur la plaque.

Disposition des trous de boulons : La disposition ou la configuration des trous de boulons a un impact significatif sur la répartition de la charge. Un échantillon de trou bien conçu garantit que la charge est légèrement répartie sur l'ensemble de la plaque posée, minimisant ainsi les concentrations de pression. Un espacement et une association optimaux des trous de boulons peuvent embellir l’intégrité structurelle et vous éviter des mises en place et des pannes intempestives.

Alignement des trous de boulons : L’alignement des trous de boulons est essentiel pour une bonne répartition de la charge. Si les trous de boulons ne sont pas bien alignés, cela peut entraîner une répartition instable des forces, provoquant une attention localisée aux contraintes et des facteurs de défaillance des capacités. Un alignement correct garantit que la charge est répartie de manière désinvolte entre tous les boulons, augmentant ainsi la capacité de charge générale de la plaque endommagée.

Placement des trous de boulons : L’emplacement des trous de boulons doit être stratégique pour assurer une répartition efficace de la charge. Le positionnement correct des trous de boulons permet un partage de pression plus élevé entre les boulons, empêchant ainsi les trous de boulons d'en supporter des centaines excessives. Des trous de boulons bien situés répartissent la force uniformément sur toute la plaque d'usure, améliorant ainsi sa capacité de charge.

Dans l'ensemble, la configuration creuse du boulon de Plaque d'usure JSP en alliage de cuivre 10mm, Type de trou de boulon 2/3/4/5/6/8/10 joue un rôle important dans la détermination de la capacité de répartition de la charge de la plaque. L'augmentation du nombre de trous de boulons, l'optimisation de leur taille, leur association, leur alignement et leur placement contribuent tous à une répartition plus uniforme des forces et améliorent les performances globales porteuses de la plaque d'usure.
