Roulement à mouvement linéaire à bride pilote LMFP/LMKP/LMHP

Le roulement à mouvement linéaire à bride pilote est composé d'une roue coulissante, d'un rouleau, d'un rouleau à aiguilles ou d'une plaque coulissante, d'une surface sphérique extérieure et d'une bride. Ses caractéristiques sont les suivantes : il existe un certain angle de pression et un certain angle de contact à l'intérieur du roulement, il peut résister à une charge axiale importante et présente une rigidité élevée et une précision de rotation élevée. De plus, il peut également être fixé sur une machine-outil ou un équipement via une bride. Il convient aux occasions qui doivent résister à de grandes charges axiales et ont des exigences élevées de précision de rotation, telles que les machines-outils, le transport ferroviaire, etc.

Obtenez un devis

PREV：LMFP…L/LMKP…L/LMHP…L Roulement à mouvement linéaire à bride pilote à double position large NEXT：LMF…L/LMK…L/LMH…L Roulement à mouvement linéaire à bride double largeur

Présentation du produit
Paramètre
description du matériel
Contactez-nous

caractéristiques du produit

1 Peut fonctionner longtemps dans des conditions sans huile.

2 Plus adapté aux conditions de travail à faible vitesse et à forte charge, avec une bonne résistance à l'usure et frottement extrêmement faible.

3 Convient aux situations où le film d'huile est difficile à former, comme les mouvements alternatifs, rotatifs et mouvements intermittents.

4 Résistant à la corrosion et à l'oxydation.

5 Sans entretien et longue durée de vie.

Pourquoi choisir des roulements sans huile

Réduire les coûts de fabrication

Il n'y a pas besoin de dispositif d'alimentation en huile, de trou d'injection d'huile ou d'huile traitement des rainures, ce qui peut réduire considérablement les coûts de fabrication.

Réduisez les coûts d’exploitation

Il réduit considérablement l'utilisation d'huile lubrifiante, réduit la maintenance des équipements, et évite les dangers cachés causés par un approvisionnement insuffisant en pétrole, réduisant efficacement les coûts d'exploitation.

Réduisez le temps de conception

La conception sans huile simplifie la structure du produit et permet de gagner du temps de conception. Nous sommes professionnels Fournisseurs ODM de Roulement à mouvement linéaire à bride pilote LMFP/LMKP/LMHP

Propice à la protection de l’environnement

Aucun recyclage des huiles usées n'est requis, ce qui est également bénéfique pour la protection de l'environnement.

Champs d'application

Haute température

·Usine sidérurgique

·Four de fusion

·Matériel de séchage

·La cuisson au four

·Contrôleur de chaleur

Imperméable

·Porte du barrage

·Pompe à eau

·Structure de commutateur de fluide

·Structures offshore

·Équipement de quai et machine à limon

Industrie chimique

·Usine de produits chimiques

·Équipement de galvanoplastie

·Équipement de traitement des eaux usées

·Machines de teinture

·Équipements de raffinage pétrolier et chimique

Énergie

·Énergie éolienne

·Nouvelle énergie

Bateau

·Grue de pont

·Ancre

·Couvercle de trappe

·Bras de gouvernail

·Machines de levage et équipements d'anneaux de levage

Fabrication automobile

·Moule d'estampage

·Structure de soudure

·Ligne de peinture et de séchage

· Bande transporteuse métallique

·Des machines-outils

Industrie lourde

·Machines d'usine de tuyaux en acier

·Usines de pneus et de papier

·Centrale électrique

·Bouton de connexion des machines d'injection de moules

Construction, exploitation minière, chargement

·Mélangeurs, broyeurs, pulvérisateurs

·Machines de construction

·Équipement de minage

·Roulements de bielle

Ponts et rails de levage

·Appuis de pont

·Poutres, ponts, ponts suspendus

·Réacteurs liés à l'énergie nucléaire

·Générateur de vapeur

Taper	Exemple de montage	Type de bride	Longueur
Type à bride standard		LMF	Célibataire
		LMK	Célibataire
		LMH	Célibataire
Type à bride double largeur		LMF…L	Double
		LMK…L	Double
		LMH…L	Double
Type à bride pilote		LMFP	Célibataire
		LMKP	Célibataire
		LMHP	Célibataire
Type à bride pilote à double position large		LMFP…L	Double
		LMKP…L	Double
		LMHP…L	Double
Type à bride double largeur-milieu		LMFM…L	Double
		LMKM…L	Double
		LMHM…L	Double
Roulement de course à bride		LBHR LBHRW	Célibataire
		LBHS LBHSW	Célibataire
		LBHC LBHCW	Célibataire

LMF(K)P···UU (support en résine)

Ce type est une série de dimensions métriques largement utilisée en UNsie et
d'autres pays.

Tous les modèles peuvent être fabriqués avec du nickel selon les exigences des clients, avec fonction antirouille.


LMFP···UU	LMKP···UU

Nominal arbre diamètre mm	LMFP···UU	Poids (9)	LMKP···UU	Poids (g)	Principales dimensions et tolérance
					docteur		D		L
					mm	Tolérance µm	mm	Tolérance µm	mm	Tolérance µm
6	LMFP6UU	24	LMKP6UU	18	6	0 -9	12	0 -13	19	±300
8	LMFP8UU	37	LMKP8UU	29	8		15		24
10	LMFP10UU	72	LMKP10UU	52	10		19		29
12	LMFP12UU	76	LMKP12UU	57	12		21	0 -16	30	0 -200
13	LMFP13UU	88	LMKP13UU	72	13		23		32
16	LMFP16UU	120	LMKP16UU	104	16		28		37
20	LMFP20UU	180	LMKP20UU	145	20	0 -10	32	0 -19	42
25	LMFP25UU	340	LMKP25UU	300	25		40		59	0 -300
30	LMFP30UU	470	LMKP30UU	375	30		45		64
35	LMFP35UU	650	LMKP35UU	560	35	0 -12	52	0 -22	70
40	LMFP40UU	1 060	LMKP40UU	880	40		60		80
50	LMFP50UU	2 200	LMKP50UU	2 000	50		80		100
60	LMFP60UU	3 000	LMKP60UU	2 560	60	0 -15	90	0 -25	110

Principales dimensions et tolérance								Excentricité µm	Carré μm	Charge de base
Bride										Charge de base
je mm	Df mm	K mm	t mm	Dp mm	X mm	Oui mm	Z mm			Dynamique C N	Statique Escroquer
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1 570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1 670	3.140
13	96	75	13	78	9	14	8.1			2 160	4 020
13	116	92	13	98	9	14	8.1			3 820	7 940
18	134	106	18	112	11	17	11.1	25	25	4 700	10 000

LMF(K)P···Géorgie (dispositif de retenue résistant aux hautes températures)

Ce type est une série de dimensions métriques largement utilisée en UNsie et dans d’autres pays.

Tous les modèles peuvent être fabriqués avec du nickel selon les exigences des clients, avec fonction antirouille.

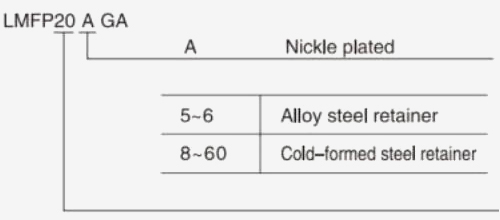

LMFP···GA		LMKP···GA

Nominal arbre diamètre mm	LMFP···GA	Poids (g)	LMKP···GA	Poids (g)	Principales dimensions et tolérance
					docteur		D		L
					mm	Tolérance µm	mm	Tolérance µm	mm	Tolérance µm
6	LMFP6GA	25.3	LMKP6GA	19.3	6	0 -9	12	0 -13	19	±300
8	LMFP8GA	39.3	LMKP8GA	31.3	8		15		24
10	LMFP10GA	74.5	LMKP10GA	54.5	10		19		29
12	LMFP12GA	81.2	LMKP12GA	62.2	12		21	0 -16	30	0 -200
13	LMFP13GA	95	LMKP13GA	79	13		23		32
16	LMFP16GA	137	LMKP16GA	121	16		28		37
20	LMFP20GA	205	LMKP20GA	170	20	0 -10	32	0 -19	42
25	LMFP25GA	402	LMKP25GA	362	25		40		59	0 -300
30	LMFP30GA	546	LMKP30GA	451	30		45		64
35	LMFP35GA	789	LMKP35GA	659	35	0 -12	52	0 -22	70
40	LMFP40GA	1 205	LMKP40GA	1 025	40		60		80
50	LMFP50GA	2 200	LMKP50GA	2 000	50		80		100
60	LMFP60GA	3 000	LMKP60GA	2 560	60	0 -15	90	0 -25	110

Principales dimensions et tolérance								Excentricité μm	Carré μm	Charge de base
Bride										Charge de base
je mm	Df mm	K mm	t mm	Dp mm	X mm	Oui mm	Z mm			Dynamique C N	Statique Escroquer
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1 180
8	54	42	8	43	5.5	9	5.1	15	15	882	1 370
8	62	50	8	51	5.5	9	5.1			980	1 570
10	74	58	10	60	6.6	11	6.1			1 570	2 740
10	82	64	10	67	6.6	11	6.1	20	20	1 670	3 140
13	96	75	13	78	9	14	8.1			2 160	4 020
13	116	92	13	98	9	14	8.1			3 820	7 940
18	134	106	18	112	11	17	11.1	25	25	4 700	10 000

LMHP···UU (Retenue en résine)

Ce type est une série de dimensions métriques largement utilisée en Asie et dans d’autres pays.

Tous les modèles peuvent être fabriqués avec du nickel selon les exigences des clients, avec fonction antirouille.

Nominal arbre diamètre mm	LMHP···UU	Poids (g)	Principales dimensions et tolérance
			docteur		D		L
			mm	Tolérance µm	mm	Tolérance µm	mm	Tolérance µm
6	LMHP6UU	21	6	0 -9	12	0 -13	19	±300
8	LMHP8UU	33	8		15		24
10	LMHP10UU	64	10		19		29
12	LMHP12UU	68	12		21	0 -16	30	0 -200
13	LMHP13UU	81	13		23		32
16	LMHP16UU	112	16		28		37
20	LMHP20UU	167	20	0 -10	32	0 -19	42
25	LMHP25UU	325	25		40		59	0 -300
30	LMHP30UU	388	30		45		64
35	LMHP35UU	580	35	0 -12	52	0 -22	70
40	LMHP40UU	920	40	0 -12	60	0 -22	80
50	LMHP50UU	2 037	50		80		100

Principales dimensions et tolérance									Excentricité μm	Carré μm	Charge de base
Bride											Charge de base
je mm	Df mm	W mm	t mm	A mm	F mm	X mm	Oui mm	Z mm			Dynamique CN	Statique Escroquer
5	28	18	5	20	—	3.5	6	3.1	12	12	206	265
5	32	21	5	24	一	3.5	6	3.1			274	392
6	40	25	6	29	—	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1 180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1 370
8	62	46	8	40	32	5.5	9	5.1			980	1 570
10	74	51	10	49	35	6.6	11	6.1			1 570	2 740
10	82	58	10	55	38	6.6	11	6.1	20	20	1 670	3 140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4 020
13	116	86	13	80	56	9	14	8.1			3 820	7 940

LMHP ··· GA (support résistant aux hautes températures)

Ce type est une série de dimensions métriques largement utilisée en Asie et dans d’autres pays.

Tous les modèles peuvent être fabriqués avec du nickel selon les exigences des clients, avec fonction antirouille.


LMHP ··· GA

Nominal arbre diamètre mm	LMHP···GA	Poids (g)	Principales dimensions et tolérance
			docteur		D		L
			mm	Tolérance µm	mm	Tolérance µm	mm	Tolérance µm
6	LMHP6GA	22.3	6	0 -9	12	0 -13	19	±300
8	LMHP8GA	35.3	8		15	0 -13	24
10	LMHP10GA	65.5	10		19	0 -16	29
12	LMHP12GA	73.2	12		21		30	0 -200
13	LMHP13GA	88	13		23		32
16	LMHP16GA	129	16		28		37
20	LMHP20GA	192	20	0 -10	32	0 -19	42
25	LMHP25GA	387	25		40		59	0 -300
30	LMHP30GA	464	30		45		64
35	LMHP35GA	679	35	0 -12	52	0 -22	70
40	LMHP40GA	1 065	40	0 -12	60	0 -22	80
50	LMHP50GA	2 037	50		80		100

Principales dimensions et tolérance									Excentricité μm	Carré μm	Charge de base
Bride											Charge de base
je mm	Df mm	W mm	t mm	A mm	F mm	X mm	Oui mm	Z mm			Dynamique C N	Statique Escroquer
5	28	18	5	20	—	3.5	6	3.1	12	12	206	265
5	32	21	5	24	—	3.5	6	3.1			274	392
6	40	25	6	29	—	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1 180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1 370
8	62	46	8	40	32	5.5	9	5.1			980	1 570
10	74	51	10	49	35	6.6	11	6.1			1 570	2 740
10	82	58	10	55	38	6.6	11	6.1	20	20	1 670	3 140
13	96	66	13	64	45	9	14	8.1	20	20	2 160	4 020
13	116	86	13	80	56	9	14	8.1			3 820	7,940

Composition et propriétés du matériau
Matériel	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Densité	8.0	8.9	7.8	8.9	8.0
Dureté HB	>210	>70	>150	>95	>250
Résistance à la traction N/mm²	>750	>200	>600	>260	>800
Limite d'élasticité N/mm²	>450	>90	>260	>150	>450
Élongation%	>12	>15	>10	>৪	>800
Coefficient de dilatation linéaire 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Température limite ℃	-40~ 300	-40~400	-40~400	-40~400	-40~150
Max. Charge N/mm²	100	60	50	70	120
Max. Vitesse (à sec) m/min	15	10	20	10	15
PV max. N/mm²*m/min	200	60	60	80	200
Compression de déformation permanente 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Une grande demande avec des matériaux spéciaux est disponible.

Échange de matériaux de base
Codes des matériaux	Marques chinoises GB1176-87	International OIN 1338	Allemagne VACARME	Japon JIS	Amérique ASTM(UNS)	Angleterre BS	Italie J.M.	Conditions applicables
Bronze coulé JDB	ZCuZn25AI5 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Charge élevée, faible vitesse Couramment utilisé
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Charge moyenne, faible vitesse Couramment utilisé
JDB-2Bronze	ZCuAI9Fe4 Ni4Mn2	GCUAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Charge moyenne, vitesse moyenne, couramment utilisé
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Charge moyenne, faible vitesse, couramment utilisé
JDB-5	ZCuZn25AI6 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Sur charge élevée, basse vitesse, charge élevée utilisée

Lubrifiant solide
Lubrifiant	Caractéristiques	Application typique
SL1 Ajout de graphite	Excellente résistance aux produits chimiques attaques et faible friction, limite de température 400 ℃	Costume pour les machines générales et sous atmosphère
SL4 Ajout de PTFE	Le plus faible frottement et une bonne lubrification à l'eau, limite de température 300 ℃	Navire, turbine hydraulique, turbine à gaz, etc.
