Qu'est-ce qu'une plaque de bronze graphite et comment est-elle fabriquée ?

Les plaques de bronze graphite sont largement utilisées dans les applications industrielles en raison de leur excellente combinaison de résistance, de résistance à l'usure et de propriétés autolubrifiantes. Couramment présentes dans les roulements, les bagues et les composants coulissants, ces plaques sont conçues pour réduire la friction et améliorer la durée de vie des machines. Comprendre ce que sont les plaques de bronze graphite et comment elles sont fabriquées est essentiel pour les ingénieurs, les concepteurs et les professionnels de la maintenance dans plusieurs secteurs.

1. Qu'est-ce qu'un Plaque de bronze graphite ?

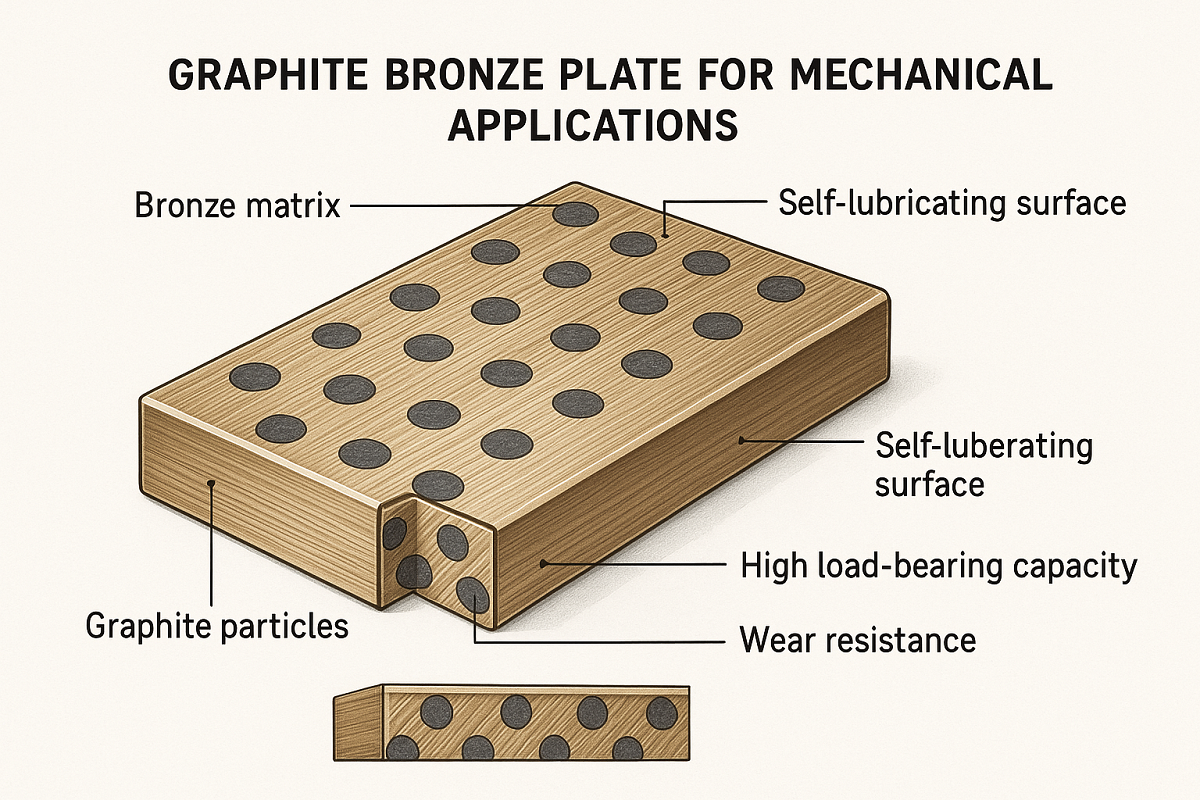

Une plaque de bronze graphite est un matériau composite constitué de bronze incrusté de particules de graphite . Le bronze offre une résistance structurelle, une capacité portante et une résistance à l'usure, tandis que le graphite agit comme un lubrifiant solide, réduisant la friction entre les pièces mobiles. Cette combinaison rend les plaques en bronze graphite idéales pour les applications où la lubrification conventionnelle est difficile, voire impossible.

Caractéristiques clés des plaques de bronze graphite

Capacité de charge élevée : La structure métallique du bronze supporte de lourdes charges sans déformation.

Autolubrification : Les particules de graphite forment une couche lubrifiante entre les surfaces, réduisant ainsi la friction et l'usure.

Résistance à l'usure : La structure composite assure la durabilité lors de mouvements répétés de glissement ou de rotation.

Résistance à la température : La stabilité du graphite à haute température permet à la plaque de fonctionner efficacement dans des environnements exigeants.

Résistance à la corrosion : La résistance naturelle à la corrosion du bronze contribue à prolonger la durée de vie de la plaque dans divers environnements.

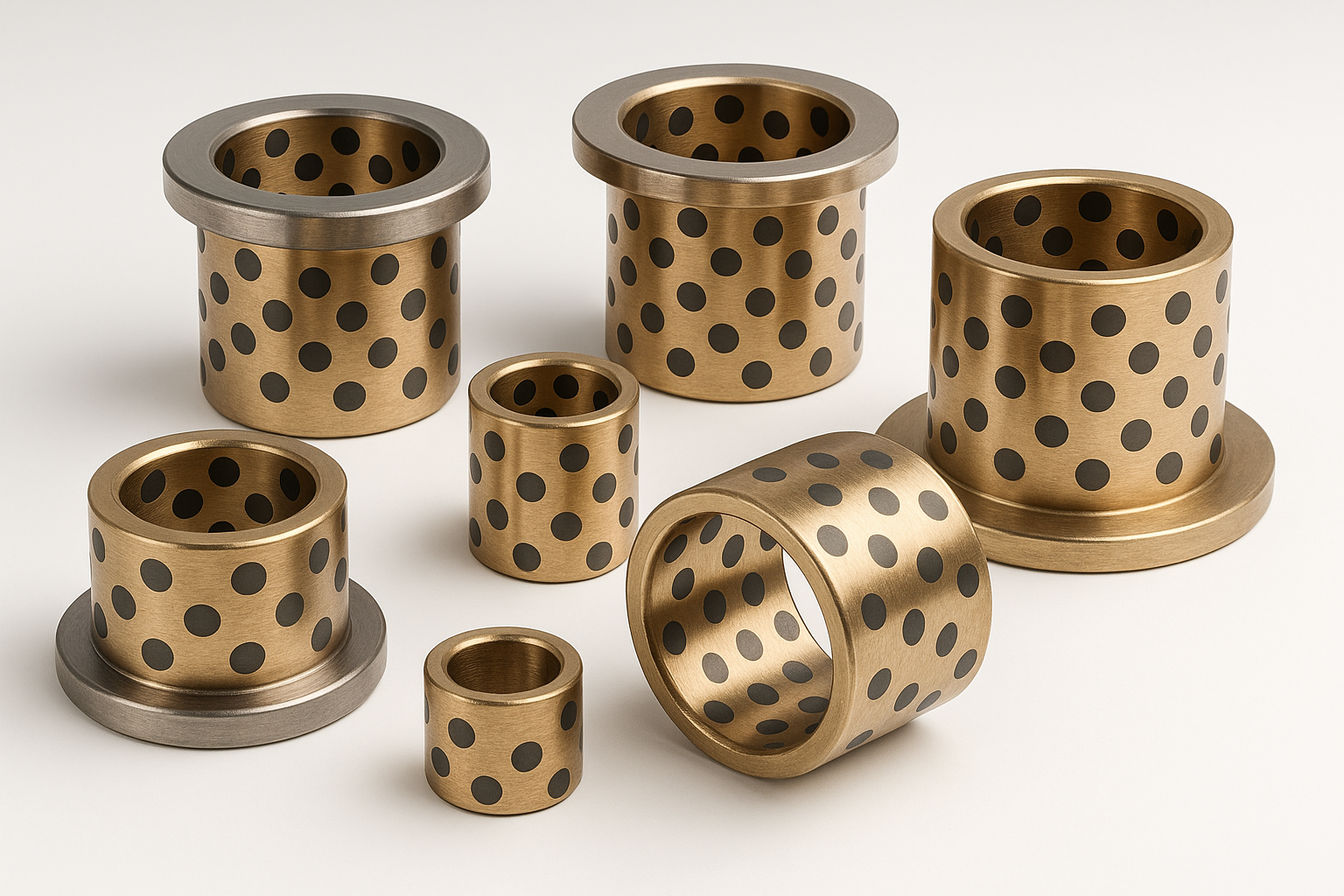

Les applications des plaques de bronze graphite comprennent roulements lisses, bagues de pompe, composants de machines industrielles et pièces automobiles , en particulier dans les situations où l'entretien régulier de la lubrification est difficile.

2. Matériaux utilisés dans les plaques de bronze graphite

Les performances d'une plaque de bronze graphite dépendent de la qualité et de la composition de ses matériaux :

Matrice de bronze : Généralement composé de cuivre et étain , parfois avec de petites quantités d'autres éléments comme le plomb ou l'aluminium, qui améliorent les propriétés mécaniques.

Particules de graphite : Uniformément réparti au sein du bronze, le graphite sert d'élément autolubrifiant. La taille et la concentration des particules de graphite influencent le frottement, la capacité de charge et la résistance à l'usure de la plaque.

Choisir la bonne combinaison d’alliage de bronze et de graphite est crucial pour l’équilibrage résistance mécanique, efficacité de lubrification et durabilité opérationnelle .

3. Processus de fabrication des plaques de bronze graphite

Les plaques de bronze graphite sont fabriquées à l'aide de processus spécialisés pour garantir une distribution uniforme du graphite et des performances de haute qualité. Les principales étapes comprennent :

a) Préparation de l'alliage

Les alliages de bronze sont fondus dans des fours et tous les éléments requis (étain, plomb ou aluminium) sont ajoutés pour obtenir les propriétés mécaniques souhaitées.

b) Incorporation de graphite

La poudre ou les granulés de graphite sont mélangé au bronze fondu ou ajouté pendant le moulage pour créer une distribution uniforme. La proportion de graphite est soigneusement contrôlée pour obtenir une lubrification optimale sans compromettre la résistance.

c) Coulée ou laminage

Le mélange est alors coulé en plaques ou en lingots et refroidi dans des conditions contrôlées. Certains fabricants utilisent également procédés de laminage ou d'extrusion pour obtenir l'épaisseur et la finition de surface souhaitées.

d) Recuit et traitement thermique

Un traitement thermique est appliqué pour soulager les contraintes internes et améliorer les propriétés mécaniques de la matrice en bronze. Cette étape garantit que la plaque maintient sa stabilité sous les charges opérationnelles.

e) Usinage et finition de surfaces

La plaque est alors coupé, meulé ou poli à des dimensions et des tolérances de surface précises. Cela garantit des surfaces de contact lisses et des performances constantes dans les applications de roulements ou de glissement.

f) Contrôle de la qualité

Enfin, les plaques subissent inspection de la précision dimensionnelle, de la dureté, de la répartition du graphite et de la qualité de la surface . Cette étape garantit que chaque plaque répond aux exigences strictes des applications industrielles.

4. Avantages de cette méthode de fabrication

La combinaison du moulage, du traitement thermique et de l’usinage de précision offre plusieurs avantages :

Répartition uniforme du graphite pour des performances autolubrifiantes constantes.

Résistance mécanique et résistance à l’usure améliorées de la matrice en bronze.

Capacité à produire des plaques de différentes tailles et épaisseurs pour divers besoins industriels.

Haute fiabilité et longue durée de vie dans les applications lourdes ou à haute température.

Conclusion

Les plaques de bronze graphite sont matériaux composites techniques qui combinent la résistance et la durabilité du bronze avec les propriétés autolubrifiantes du graphite. Leur fabrication implique une préparation minutieuse de l'alliage, l'incorporation de graphite, le moulage, le traitement thermique et l'usinage de précision pour garantir des performances élevées. Ces plaques sont essentielles dans les machines industrielles, les composants automobiles et d'autres applications où réduction du frottement, de la résistance à l'usure et de la durabilité sont critiques. Comprendre la composition des matériaux et le processus de fabrication aide les ingénieurs et les concepteurs à sélectionner les bonnes plaques de bronze graphite pour des exigences opérationnelles spécifiques.
