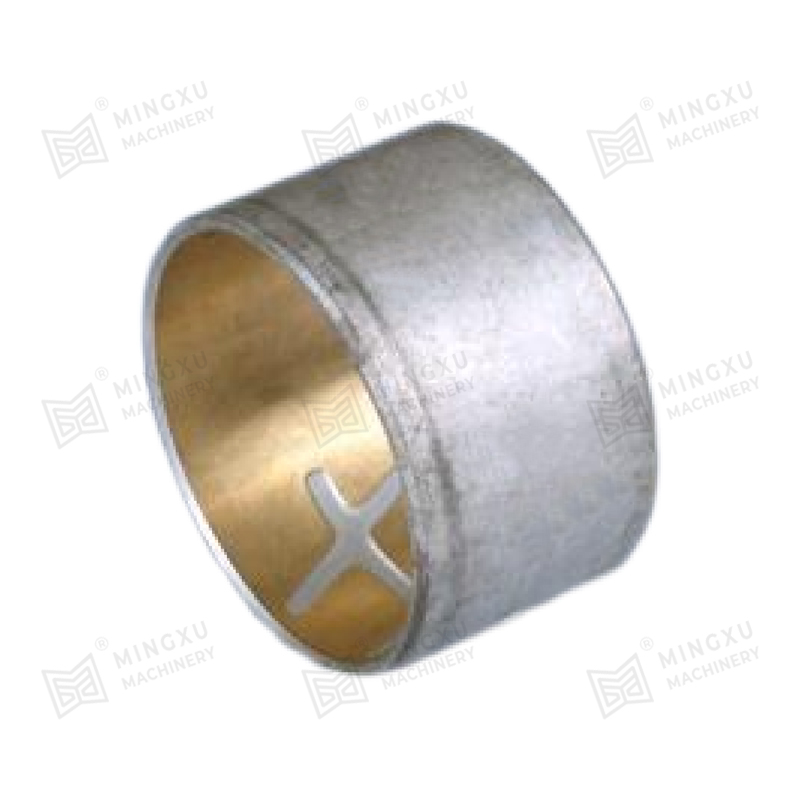

JF-720 Fonctionnement de la fatigue moyenne élevée Boulage bimétallique

Fabriqué avec précision, le roulement bimétallique JF-720 se compose d'une base en acier durable, avec une couche d'alliage CupB24SN4 fusionnée métallurgiquement par frittage. Cet appariement de matériaux bien assorti donne la résistance à la fatigue exceptionnelle de roulement et les capacités notables de charge de charge, ce qui le rend parfaitement adapté aux scénarios impliquant des opérations à moyenne vitesse et à charge moyenne avec glissement lubrifié à l'huile.

Un moyen notable d'améliorer le roulement JF-720 consiste à par un revêtement en alliage doux en option à sa surface. Cette mise à niveau améliore considérablement ses performances, lui permettant de fonctionner exceptionnellement bien dans des applications critiques telles que les roulements de moteur à combustion interne à grande vitesse et les bagues de bielle de connexion. Dans ces contextes exigeants, le roulement montre une excellente résistance à l'usure et à la fatigue, garantissant qu'elle dure plus longtemps et fonctionne de manière fiable même sous des pressions de travail intenses.

Obtenez un devis

PREV：Anti-grippage à haute teneur en plomb à roulement bimétallique polyvalent JF-700 NEXT：Roulement bimétallique en alliage acier-cuivre à charge élevée JF-800

Présentation du produit
Paramètre
description du matériel
Contactez-nous

caractéristiques du produit

1 Peut fonctionner longtemps dans des conditions sans huile.

2 Plus adapté aux conditions de travail à faible vitesse et à forte charge, avec une bonne résistance à l'usure et frottement extrêmement faible.

3 Convient aux situations où le film d'huile est difficile à former, comme les mouvements alternatifs, rotatifs et mouvements intermittents.

4 Résistant à la corrosion et à l'oxydation.

5 Sans entretien et longue durée de vie.

Pourquoi choisir des roulements sans huile

Réduire les coûts de fabrication

Il n'y a pas besoin de dispositif d'alimentation en huile, de trou d'injection d'huile ou d'huile traitement des rainures, ce qui peut réduire considérablement les coûts de fabrication.

Réduisez les coûts d’exploitation

Il réduit considérablement l'utilisation d'huile lubrifiante, réduit la maintenance des équipements, et évite les dangers cachés causés par un approvisionnement insuffisant en pétrole, réduisant efficacement les coûts d'exploitation.

Réduisez le temps de conception

La conception sans huile simplifie la structure du produit et permet de gagner du temps de conception. Nous sommes professionnels Fournisseurs ODM de JF-720 Fonctionnement de la fatigue moyenne élevée Boulage bimétallique

Propice à la protection de l’environnement

Aucun recyclage des huiles usées n'est requis, ce qui est également bénéfique pour la protection de l'environnement.

Champs d'application

Haute température

·Usine sidérurgique

·Four de fusion

·Matériel de séchage

·La cuisson au four

·Contrôleur de chaleur

Imperméable

·Porte du barrage

·Pompe à eau

·Structure de commutateur de fluide

·Structures offshore

·Équipement de quai et machine à limon

Industrie chimique

·Usine de produits chimiques

·Équipement de galvanoplastie

·Équipement de traitement des eaux usées

·Machines de teinture

·Équipements de raffinage pétrolier et chimique

Énergie

·Énergie éolienne

·Nouvelle énergie

Bateau

·Grue de pont

·Ancre

·Couvercle de trappe

·Bras de gouvernail

·Machines de levage et équipements d'anneaux de levage

Fabrication automobile

·Moule d'estampage

·Structure de soudure

·Ligne de peinture et de séchage

· Bande transporteuse métallique

·Des machines-outils

Industrie lourde

·Machines d'usine de tuyaux en acier

·Usines de pneus et de papier

·Centrale électrique

·Bouton de connexion des machines d'injection de moules

Construction, exploitation minière, chargement

·Mélangeurs, broyeurs, pulvérisateurs

·Machines de construction

·Équipement de minage

·Roulements de bielle

Ponts et rails de levage

·Appuis de pont

·Poutres, ponts, ponts suspendus

·Réacteurs liés à l'énergie nucléaire

·Générateur de vapeur
Paramètres techniques

Matériau de couche en alliage: CUPB24SN4
Pression de roulement maximale: 38N / mm2
Température de fonctionnement maximale: 170 ℃
Dureté de la couche en alliage: (45 ~ 70) HB

Structure métallographique et structure des matériaux

Composition et propriétés du matériau
Matériel	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Densité	8.0	8.9	7.8	8.9	8.0
Dureté HB	>210	>70	>150	>95	>250
Résistance à la traction N/mm²	>750	>200	>600	>260	>800
Limite d'élasticité N/mm²	>450	>90	>260	>150	>450
Élongation%	>12	>15	>10	>৪	>800
Coefficient de dilatation linéaire 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Température limite ℃	-40~ 300	-40~400	-40~400	-40~400	-40~150
Max. Charge N/mm²	100	60	50	70	120
Max. Vitesse (à sec) m/min	15	10	20	10	15
PV max. N/mm²*m/min	200	60	60	80	200
Compression de déformation permanente 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Une grande demande avec des matériaux spéciaux est disponible.

Échange de matériaux de base
Codes des matériaux	Marques chinoises GB1176-87	International OIN 1338	Allemagne VACARME	Japon JIS	Amérique ASTM(UNS)	Angleterre BS	Italie J.M.	Conditions applicables
Bronze coulé JDB	ZCuZn25AI5 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Charge élevée, faible vitesse Couramment utilisé
JDB-1Bronze	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Charge moyenne, faible vitesse Couramment utilisé
JDB-2Bronze	ZCuAI9Fe4 Ni4Mn2	GCUAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Charge moyenne, vitesse moyenne, couramment utilisé
JDB-3Bronze	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Charge moyenne, faible vitesse, couramment utilisé
JDB-5	ZCuZn25AI6 Fe3Mn3	GCUZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Sur charge élevée, basse vitesse, charge élevée utilisée

Lubrifiant solide
Lubrifiant	Caractéristiques	Application typique
SL1 Ajout de graphite	Excellente résistance aux produits chimiques attaques et faible friction, limite de température 400 ℃	Costume pour les machines générales et sous atmosphère
SL4 Ajout de PTFE	Le plus faible frottement et une bonne lubrification à l'eau, limite de température 300 ℃	Navire, turbine hydraulique, turbine à gaz, etc.
