Pourquoi le laiton à haute résistance est-il le matériau de base principal pour les manchons en cuivre graphite ?

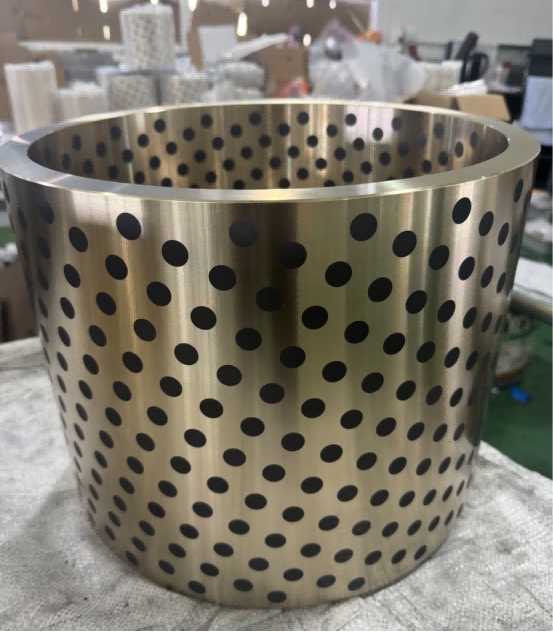

Le laiton à haute résistance (principalement ZCuZn25Al6Fe3Mn3 ou qualités similaires, également connu sous le nom de « laiton à haute résistance » ou « laiton d'aluminium ») est devenu le matériau de base courant pour manchons en cuivre graphite en raison de son équilibre optimal entre résistance, dureté, résistance à l’usure, résistance à la corrosion, rentabilité et polyvalence. Voici une analyse détaillée des raisons :

1. Haute résistance et dureté (clé de la capacité portante)
Mécanismes de renforcement :

• Aluminium (Al): Forme une phase β dure (composé intermétallique CuZnAl), améliorant considérablement la résistance et la dureté de la matrice.
• Fer (Fe) : Forme de fines particules riches en fer qui épinglent les limites des grains, affinent les grains et empêchent le mouvement des dislocations, améliorant ainsi la résistance, la dureté et la résistance à l'usure.
• Manganèse (Mn) : Améliore le renforcement de la solution solide et améliore les performances de travail à chaud.

• Effets :

Le laiton à haute résistance possède une résistance à la compression (généralement > 600 MPa) et une dureté Brinell (HB > 150) nettement supérieures à celles du laiton ordinaire (par exemple H62) et de certains bronzes au plomb.

Cela lui permet de résister à des charges plus élevées et d'éviter une saillie ou une défaillance excessive de la colonne de graphite dans des conditions PV (pression × vitesse) élevées dues à la déformation de la matrice.

2. Excellente résistance à l'usure (synergique avec le graphite)

Résistance à l'usure de la matrice : La phase dure riche en fer et la phase β offrent une excellente résistance à l’usure abrasive et adhésive, protégeant la matrice des rayures ou du labour.
Le rôle du graphite : Le graphite intégré fournit une lubrification solide, réduisant le coefficient de frottement et la tendance adhésive.
Effet synergique : La matrice dure soutient les colonnes de graphite, empêchant ainsi un effondrement excessif sous pression, tandis que le graphite réduit l'usure de la matrice elle-même. Cette « combinaison dure-souple » constitue le principal avantage des roulements autolubrifiants, et la matrice dure en laiton à haute résistance est cruciale au succès de cette conception.

3. Bonne résistance à la corrosion (garantissant la polyvalence)

Le rôle de l'aluminium : Forme un film de passivation dense d'oxyde d'aluminium (Al₂O₃) sur la surface, améliorant considérablement la résistance à la corrosion atmosphérique, à l'eau de mer, aux acides faibles et aux bases faibles.
Comparaison : Bien que sa résistance à la corrosion soit inférieure à celle du cuivre pur ou du bronze à l'étain, elle dépasse de loin celle du laiton ordinaire (par exemple H62), ce qui le rend adapté à la plupart des environnements industriels (à l'exclusion des acides et bases forts), de l'automobile, des machines de construction et des applications marines.
Rentabilité : Comparé aux bronzes à l'étain coûteux (par exemple ZCuSn5Pb5Zn5) ou aux alliages à base de nickel, le laiton à haute résistance offre des coûts inférieurs tout en répondant aux exigences de résistance à la corrosion.

4. Rentabilité exceptionnelle (avantage principal)
Faibles coûts des matières premières :

Principalement composé de cuivre (Cu) et de zinc (Zn), le zinc étant nettement moins cher que les éléments d'alliage comme l'étain (Sn), le plomb (Pb) et le nickel (Ni).
Comparé aux bronzes à l'étain (avec une teneur en étain de 5 à 10 %) et aux bronzes au plomb (avec des coûts d'étain en plomb élevés), le laiton à haute résistance offre des coûts unitaires nettement inférieurs.

Bonne traitabilité :

Convient à la métallurgie des poudres (le processus de fabrication traditionnel) : L'excellente fluidité, compressibilité et frittage de la poudre facilite le moulage et la production de masse.
Convient également pour le moulage et l'usinage.
Conformité complète des performances : répond aux exigences de résistance, de résistance à l’usure et de résistance à la corrosion de la plupart des conditions de fonctionnement à des coûts optimaux.

5. Bonne conductivité thermique (cruciale pour la dissipation thermique)

Les alliages à base de cuivre possèdent intrinsèquement une excellente conductivité thermique (bien supérieure aux roulements à base d'acier ou de fer).
La dissipation rapide de la chaleur due à la friction évite une surchauffe localisée, qui pourrait entraîner une défaillance de la lubrification (oxydation du graphite) ou un ramollissement du matériau, crucial pour maintenir un fonctionnement stable des roulements.

6. Compatibilité avec le graphite et adaptabilité des processus

Correspondance de dilatation thermique : la différence des coefficients de dilatation thermique entre le laiton à haute résistance et le graphite est relativement contrôlable (par rapport aux matériaux à base d'aluminium ou de fer), réduisant ainsi les contraintes d'interface et les risques de détachement lors des fluctuations de température.

7. Haute polyvalence (couvrant la plupart des conditions de charge moyennes à lourdes)

Les manchons en cuivre graphite à base de laiton haute résistance conviennent à un large éventail de scénarios :

Charges moyennes à élevées : Machines de construction (douilles d'axe de bras de pelle), machines agricoles, équipements métallurgiques, machines de moulage par injection, etc.
Vitesses moyennes à basses : Rouleaux de convoyeur, charnières, mécanismes de direction.
Environnements corrosifs : Systèmes de gouvernails marins, machines portuaires, équipements de traitement des eaux.
Lubrification sans entretien/à faible teneur en huile : Zones où un graissage fréquent n'est pas pratique (par exemple, joints de plates-formes élévatrices, appareils d'appui de pont).

Comparaison avec d'autres matériaux à base de cuivre
Bronze à l'étain (par exemple, ZCuSn5Pb5Zn5) :

Avantages : Meilleure résistance à la corrosion et excellente résistance à l'usure (notamment avec du plomb pour une bonne réduction des frottements).
Inconvénients : Coût élevé (en raison de l'étain coûteux), résistance et dureté généralement inférieures à celles du laiton à haute résistance (surtout sans renforcement fer-manganèse). Utilisé dans des applications plus haut de gamme ou résistantes à la corrosion.

Bronze au plomb (par exemple, ZCuPb10Sn10) :

Avantages : Capacité d'intégration, conformabilité et capacité anti-grippage exceptionnelles, adaptées aux charges et impacts extrêmement élevés.
Inconvénients : Coût élevé, ségrégation du plomb, restrictions environnementales et résistance et dureté inférieures. Utilisé dans les roulements de vilebrequin de moteur robuste, etc.

Laiton ordinaire (par exemple, H62) :

Avantages : Coût le plus bas.
Inconvénients : Faible résistance et dureté, mauvaise résistance à l'usure et résistance moyenne à la corrosion, incapable de répondre aux exigences de charge moyennes à élevées.

Conclusion : La raison fondamentale de la popularité du laiton à haute résistance
Le laiton à haute résistance atteint un équilibre technique presque parfait entre une résistance élevée, une dureté élevée, une bonne résistance à l'usure et à la corrosion, une excellente conductivité thermique, une aptitude au traitement supérieure de la métallurgie des poudres et des avantages de coût significatifs.

Il constitue la solution de matériau de base la plus rentable et la plus fiable pour les roulements autolubrifiants soumis à des charges moyennes à élevées, à des vitesses modérées et dans des environnements corrosifs courants, répondant aux exigences fondamentales en matière de performances, de durée de vie et de coût dans la plupart des applications industrielles.

Par conséquent, à moins que des conditions de fonctionnement extrêmes (par exemple, acides et bases forts, températures ultra élevées, charges d'impact extrêmement élevées) ne nécessitent des alliages spéciaux plus coûteux, les manchons en cuivre graphite à base de laiton à haute résistance, avec leurs performances globales exceptionnelles et leur rentabilité, dominent le marché.
