Différences d'application et critères de sélection pour les brides carrées, les brides circulaires et les brides coupées

En tant que composants critiques pour la connexion des pipelines et de l'équipement, Bride à épaule Bride graphite Roulements de lubrification intégrés Impact directement les performances d'étanchéité, l'efficacité porteuse de charge et la pertinence de l'application. Les brides carrées, les brides circulaires et les brides coupées (brides de forme irrégulière) servent des rôles industriels distincts en raison de leurs différences géométriques. Ces dernières années, alors que les demandes de conception modulaire et les contraintes d'espace se sont intensifiées, une bonne sélection de bride est devenue essentielle pour réduire les coûts d'installation et prolonger la durée de vie du système.

Différences clés et applications typiques de trois types de brides

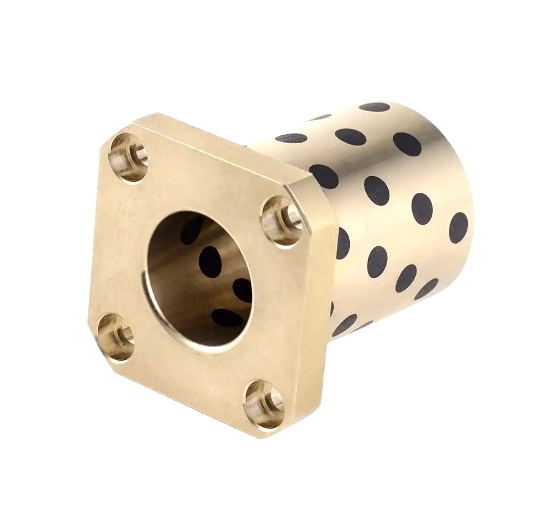

Brides carrées

Caractéristiques structurelles: rectangulaire avec quatre bords à angle droit ou arrondis; Les trous de boulon sont répartis symétriquement sur les quatre côtés.
Avantages de base:

l Rimidité élevée et résistance à la déformation: les structures carrées présentent un module de section plus élevé de 15% à 20% contre la flexion que les brides circulaires de la même taille (données comparatives ASME B16.5), ce qui les rend idéales pour les scénarios à charge lourde ou à vibration.

l Adaptabilité spatiale forte: les bords à angle droit facilitent l'intégration transparente avec les boîtiers d'équipement ou les structures de cadre, minimisant l'usinage non standard.

Applications typiques:

l Pipelines hydrauliques dans les machines de construction (par exemple, blocs de soupape à plusieurs voies dans les excavateurs).

l Scellant d'entrée / scellage pour l'équipement de distribution d'énergie de style armoire (cote de protection IP67).

l Interfaces de soudage modulaire pour les segments de construction navale (Hudong-Zhonghua Shipbuilding 2023 Study).

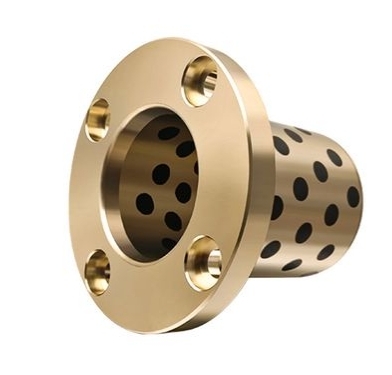

Brides circulaires
Caractéristiques structurelles: en forme d'anneau standard avec des trous de boulons uniformément distribués autour de la circonférence, conformes aux normes grand public telles que ASME, DIN et GB.
Avantages de base:

l Distribution uniforme des contraintes et performances d'étanchéité: la symétrie circulaire garantit même la distribution des contraintes sous pression, améliorant la cohérence de la compressibilité du joint d'étanchéité de 30% (Données expérimentales du vaisseau pression 2021).

l Standardisation élevée: plus de 80% des pipelines industriels adoptent des brides circulaires, offrant une interchangeabilité de pièces de rechange solide.

Applications typiques:

l Pipelines à haute pression dans les industries pétrochimiques (PN40 et supérieures aux notes).

l Connexions de bride pour les tours d'éoliennes (de grands diamètres dépassant DN2000).

l Pipelines propres dans la fabrication biopharmaceutique (joints EPDM en acier inoxydable 316L).

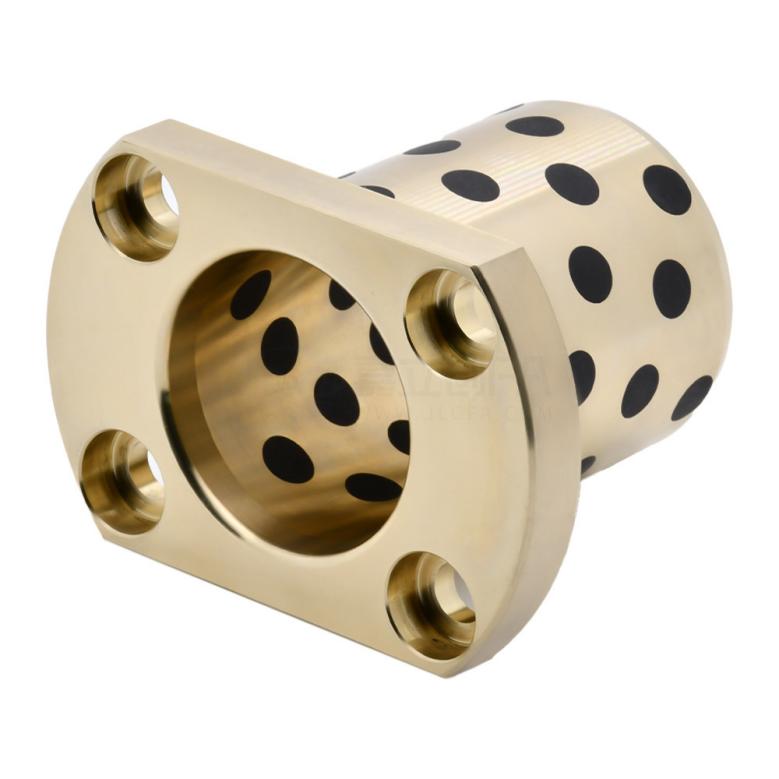

Bride
Caractéristiques structurelles: Brides circulaires avec des bords asymétriques coupés ou tamponnés localement, présentant couramment des modèles aplatis à face unique ou multi-côté.
Avantages de base:

l Optimisation de l'économie d'espace: Les sections coupées évitent les interférences avec les composants adjacents, réduisant les dégagements d'installation à moins de 5 mm (par exemple, les tuyaux d'échappement automobiles contournant les turbos).

l Réduction des matériaux légers: économies de poids de 10% à 25% après la coupe, adaptées à l'équipement mobile (par exemple, les pipelines de carburant dans les drones).

Applications typiques:

l Pipelines compacts dans des compartiments de moteur automobile (par exemple, moteurs Volkswagen MQB EA888).

l Disposés asymétriques dans les systèmes hydrauliques de l'aviation (par exemple, la tuyauterie de fuselage Airbus A350).

l Connexions internes pour les chambres d'équipement semi-conductrices (coupées pour éviter les bras robotiques de manutention).

Logique de sélection (basée sur les normes ISO 5211 et GB / T 9119)

Étape 1: prioriser les conditions de fonctionnement

Types de chargement:

l Scénarios de vibration / impact → Opter pour les brides carrées (rigidité à flexion élevée).

l Pression uniforme / exigences de scellement élevées → Fricots circulaires (surfaces d'étanchéité standardisées).

l Contraintes d'espace / Besoins légers → Fricots coupés (évitement du dégagement personnalisé).

Caractéristiques moyennes:

l Fluides corrosifs → brides circulaires (processus de doublure / placage mature).

l Gaz à haute température → brides carrées (compensation de dilatation thermique supérieure du boulon).

Étape 2: Faites correspondre les conditions d'installation

Morphologie des objets connectés:

l Conteneurs / cadres carrés → carré Roulement à lubrification solide bride (pièces de transition réduites).

l Pipelines circulaires / équipement rotatif → Fricots circulaires (coaxialité élevée).

l Chambres d'équipement irrégulières → Fricots coupés (raccord localisé).

Fréquence de maintenance:

l Désassement à haute fréquence → Fricots circulaires (compatibilité des outils standard).

l Encapsulation unique → Brides coupées (utilisation de l'espace priorisée).

Étape 3: Évaluer la chaîne des coûts et de l'approvisionnement

l Production de masse: brides circulaires (inventaire standardisé, délai de comptabilité ≤ 3 jours).

l Personnalisation des petits lots: brides carrées / taillées (usinage CNC, délai de livraison de 7 à 15 jours).

l Environnements extrêmes: Sea profonde / aérospatiale → Frôles circulaires (processus de forgeage d'alliage de titane mature).

Comparaison des données des applications de l'industrie (2020-2024)

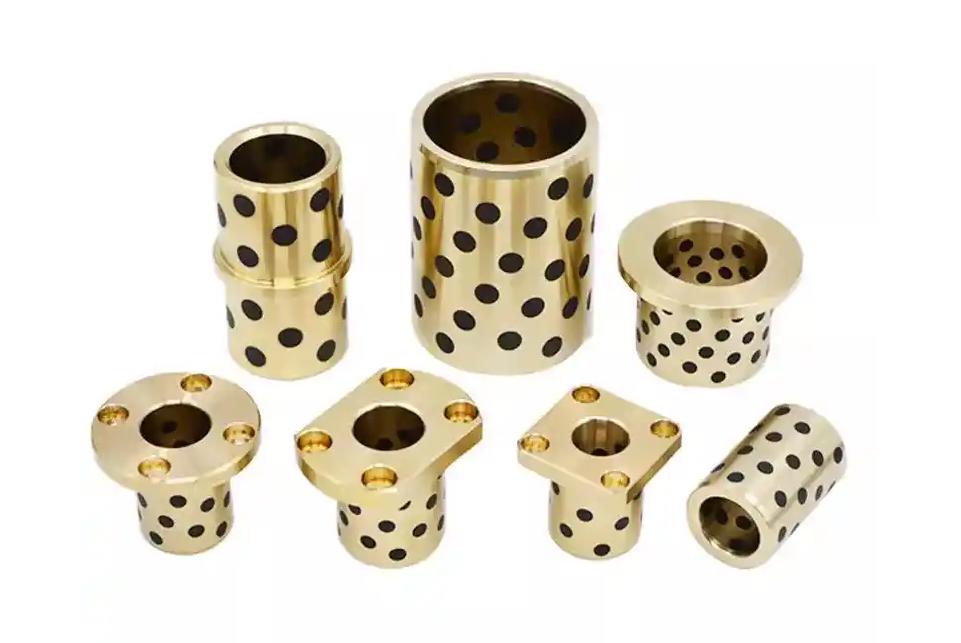

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. , un fabricant professionnel de roulements coulissants, peut concevoir des brides sous diverses formes adaptées à vos conditions de fonctionnement, garantissant vos besoins de production. Pour les demandes de produits personnalisées, veuillez nous contacter à enquê[email protected] .
