Comment une plaque de bronze graphite offre-t-elle des avantages de lubrification à long terme dans les machines industrielles à forte charge ?

Aperçu – pourquoi plaques de bronze graphite sont utilisés pour la lubrification à long terme

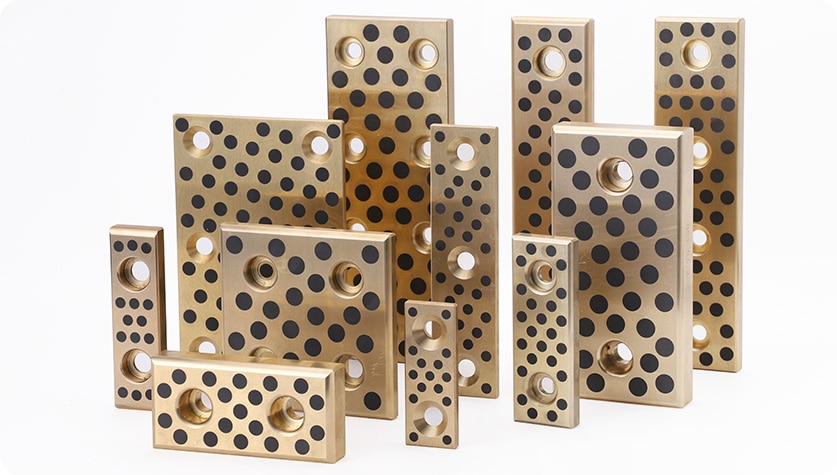

Les plaques de bronze graphite combinent une matrice de bronze porteuse avec un lubrifiant solide distribué (graphite) pour créer une surface de glissement autolubrifiante. Dans les machines industrielles à forte charge (presses, machines de moulage, grands convoyeurs, grues), ces plaques réduisent la friction et l'usure là où la circulation de l'huile est difficile ou intermittente. La conception permet une lubrification soutenue sous des régimes de lubrification limite et mixte, réduit les temps d'arrêt pour la relubrification et tolère les chocs et le fonctionnement à sec momentané qui endommageraient rapidement les roulements dépendants de l'huile.

Mécanismes de lubrification à l'intérieur des plaques de bronze graphite

Le comportement de lubrification à long terme résulte de deux mécanismes coopérants. Premièrement, le graphite agit comme un lubrifiant solide : sa structure cristalline lamellaire se cisaille facilement et crée un film à faible cisaillement à l’interface de contact. Deuxièmement, la matrice en bronze supporte la charge et assure la stabilité dimensionnelle ; il sert de réservoir qui expose du nouveau graphite aux sites usés ou permet une migration microscopique des particules de graphite vers la surface sous charge. Cette combinaison maintient un faible coefficient de friction même lorsque le lubrifiant liquide est absent ou intermittent.

Comment la lubrification est maintenue tout au long de la durée de vie

• Le graphite intégré forme un film de frottis pendant le glissement ; le graphite frais est exposé progressivement à mesure que la surface s'use.
• Les particules de graphite réduisent l'usure de l'adhésif et diminuent le risque de grippage lors des démarrages à sec ou de la perte de lubrifiant.
• À des températures modérées, le bronze assure la conduction de la chaleur loin des zones de contact, préservant ainsi le film de graphite.

Variantes de fabrication et leur effet sur les performances à long terme

Les plaques de bronze graphite sont produites par différentes méthodes : inserts en graphite percés et bouchés, coulée d'incrustations, métallurgie des poudres (bronze fritté avec inclusions de graphite) ou liaison par diffusion. La méthode de production contrôle la taille/forme des particules de graphite, la fraction volumique, l'uniformité de la distribution et la force de liaison au bronze ; ces facteurs déterminent la régularité avec laquelle le lubrifiant solide est délivré à l'interface coulissante et la manière dont la plaque résiste aux charges colonnaires et à la fatigue.

Considérations de fabrication

• Les méthodes d'incrustation/bouchon percé concentrent le graphite dans des poches, ce qui est idéal pour une lubrification localisée mais nécessite un espacement bien conçu pour éviter la concentration de contraintes.
• La métallurgie des poudres produit une distribution homogène du graphite pour une lubrification constante et uniforme à la surface.
• La finition de surface (usinage, affûtage) et le traitement post-thermique affectent le taux d'exposition du graphite et la résistance à la fatigue.

Avantages en termes de performances dans les applications à forte charge

Les plaques en bronze graphite offrent plusieurs avantages mesurables par rapport aux roulements en bronze ordinaire ou en polymère lorsqu'elles sont utilisées sous haute pression, sous des charges de choc ou lorsque la relubrification est coûteuse ou impossible. Ils maintiennent un faible frottement dans des conditions limites, réduisent les risques d'usure et de grippage, permettent des intervalles de maintenance plus longs et fonctionnent de manière fiable à des températures élevées où les graisses peuvent se dégrader.

Paramètres de conception qui régissent la durée de vie de la lubrification

Les paramètres clés à spécifier lors de la sélection ou de la conception de plaques de bronze graphite comprennent la fraction volumique de graphite, la taille et la forme des particules de graphite, l'épaisseur de la plaque, la qualité de l'alliage de bronze, la dureté de surface et la présence ou l'absence de rainures d'huile. Ces paramètres déterminent la vitesse à laquelle le graphite se reconstitue au niveau de la surface de contact, la capacité de répartition des charges de la plaque et sa résistance à la fissuration des bords ou à la fatigue sous des charges cycliques.

Liste de contrôle de sélection pour les ingénieurs

• Spécifiez les limites de pression de surface admissible (MPa) et de PV cible (pression × vitesse) pour l'application.
• Choisissez entre du graphite homogène ou du graphite en poches selon qu'une lubrification uniforme continue ou un réapprovisionnement ciblé est requis.
• Définissez les besoins en matière de résistance à la corrosion : sélectionnez une matrice étain-bronze ou aluminium-bronze en fonction de l'environnement.
• Incluez les tolérances de finition de surface et les valeurs de planéité pour garantir un contact uniforme et éviter les surcharges locales.

Bonnes pratiques d'installation et de maintenance

Une installation correcte préserve la durée de vie de la lubrification. Les plaques doivent être montées à plat, avec un couple de serrage correct sur les fixations et un support ou un support compatible pour éviter toute flexion. La stratégie d'étanchéité (pour exclure les gros contaminants) et la lubrification complémentaire (appoint occasionnellement de graisse lorsque cela est possible) prolongent la durée de vie. Les inspections programmées doivent se concentrer sur la profondeur de l'usure, les changements de texture de surface et tout signe de fatigue du bronze autour des inclusions de graphite.

Liste de contrôle d'inspection et de service

• Mesurez la profondeur d'usure : définissez le seuil de remplacement (par exemple, 0,5 à 1,0 mm en fonction de l'épaisseur de la plaque).
• Vérifiez le couple de fixation et l’état de la plaque d’appui à chaque intervalle d’entretien.
• Inspectez toute surchauffe locale, vitrage ou perte de film de graphite indiquant des conditions de contact anormales.
• Enregistrez les heures de fonctionnement et les cycles de service pour prédire la durée de vie restante de la lubrification.

Limites de performances et spécifications typiques

Si les plaques de bronze graphite sont robustes, elles ne sont pas illimitées. Spécifiez la pression de surface admissible, la vitesse de glissement et la température de fonctionnement. Les directives typiques du fabricant incluent des pressions de surface maximales comprises entre quelques dizaines et quelques centaines de MPa en fonction de l'alliage et de la conception, des limites PV liées au taux de reconstitution du graphite et des températures continues maximales auxquelles le graphite reste stable. Confirmez-les avec les données de test du fournisseur pour le cycle de service prévu.

Modes de défaillance courants et actions correctives

Les défaillances appartiennent à des catégories prévisibles : usure excessive (perte de matériau à plat), fracture ou délaminage localisé au niveau des poches de graphite, affaiblissement de la matrice dû à la corrosion et surchauffe/glaçage qui empêche le transfert de graphite. Les mesures correctives incluent l'amélioration de la rigidité du support, l'augmentation de la teneur en graphite ou la modification de la distribution, l'ajout de rainures d'huile pour une lubrification supplémentaire, le changement de matrice d'alliage pour une meilleure résistance à la corrosion ou la réduction des vitesses/charges de fonctionnement.

Guide de dépannage rapide

• Si un grippage ou un frottement élevé apparaît au démarrage, vérifiez la planéité de la surface et ajoutez une lubrification externe temporaire pendant le rodage.
• Si les poches s'écaillent ou se fissurent, réduisez l'espacement des poches ou passez à une répartition homogène pour réduire les montées de contraintes.
• Si de la corrosion est observée, passez à un bronze plus résistant à la corrosion ou appliquez des revêtements protecteurs sur les faces non coulissantes.

Exemples d'application et résumé des spécifications

Recommandations finales pour les ingénieurs et les équipes de maintenance

Spécifiez des plaques de bronze graphite avec les données de test du fournisseur qui correspondent à votre profil de charge, de vitesse et d'environnement. Privilégiez des répartitions homogènes de graphite pour une lubrification régulière dans les longues zones de glissement et les conceptions à poches où une lubrification ciblée est suffisante. Garantissez un usinage approprié, un contrôle de planéité et des intervalles d’inspection prévisibles. Associées à une installation correcte et à une inspection basée sur l'état, les plaques en bronze graphite offrent des avantages de lubrification fiables et à long terme dans les machines industrielles à forte charge.
