Calcul intelligent de l'ajustement d'interférence: le secret pour prolonger la durée de vie des bagues de plaque de cuivre

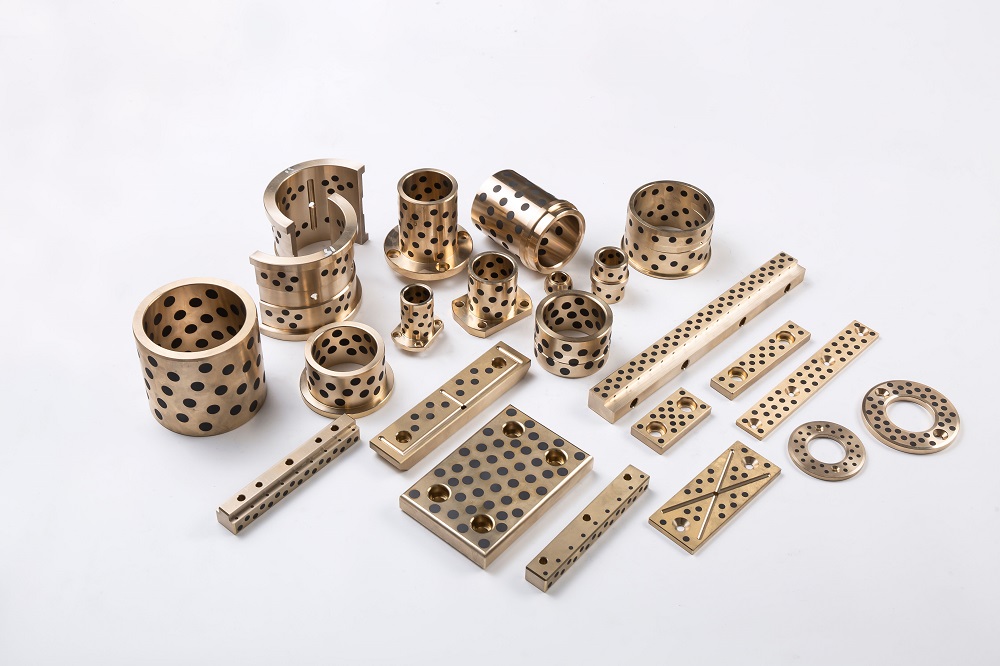

Dans la transmission de précision de l'équipement mécanique, bagues à plaques en cuivre jouer un rôle central. Ils guident non seulement le mouvement mais transmettent également des charges. Cependant, ils deviennent souvent les «composants de courte durée» dans l'équipement en raison d'une usure grave causée par le relâchement ou la déformation et la fissuration résultant d'une étanchéité excessive. Comment résoudre ce problème? Le calcul et le contrôle scientifiquement de l'ajustement d'interférence sont la méthode de base pour prolonger la durée de vie des bagues de plaque de cuivre.

I. tueurs de durée de vie: le double piège de l'interférence inappropriée ajusté

La défaillance des bagues en cuivre découle souvent d'un déséquilibre en ajustement d'interférence:

1. Ajustement d'interférence insuffisant (trop lâche)

• Symptômes: Le micro-glissement se produit entre la bague et le trou de base.
• Conséquences: L'usure de micro-glissement accélère rapidement, générant des débris d'usure qui endommagent les surfaces d'accouplement. Cela conduit finalement à un relâchement de la bague, un bruit anormal, un positionnement inexact et une réduction significative de la durée de vie.

2. Ajustement d'interférence excessive (trop serré)

• Symptômes: L'assemblage devient difficile et la bague est soumise à une énorme contrainte de compression radiale.

• Conséquences:

  • La bague en cuivre subit une déformation plastique ou même un écrasement et une fissuration.
  • La contrainte d'assemblage excessive devient elle-même une source de fissures de fatigue.
  • Une contraction excessive de l'alésage intérieur exacerbe la friction et l'usure avec l'arbre.
  • Sous des charges alternées, les zones de concentration de stress accélèrent la défaillance de la fatigue.

Conclusion: La clé de l'extension de la durée de vie réside dans la recherche d'une «plage d'ajustement d'interférence d'or» - une qui fournit une force de liaison suffisante pour éliminer l'usure des micro-glissements sans générer des contraintes élevées destructrices.

Ii Trouver la «gamme d'or»: la méthode de calcul scientifique en cinq étapes

Étape 1: Identifiez «l'ennemi» - Analyse de la charge de travail

• Clarifiez les tâches: déterminez le couple maximal auquel la bague doit résister, ainsi que l'ampleur des forces axiales ou radiales qu'elle supportera.
• Considérez l'environnement: évaluez s'il y a une forte vibration ou un impact et déterminer la plage de température de fonctionnement (la température affecte l'expansion).
• Comprendre la nature de la charge: déterminez si la charge est une charge statique statique ou une charge de fatigue appliquée à plusieurs reprises. Les charges dynamiques nécessitent une marge de sécurité plus grande.

Étape 2: Calculez la «ligne de défense minimale» - pression de contact minimale requise (p_min)

• Objectif: Assurez-vous qu'il n'y a absolument pas de glissement relatif entre la bague et le trou de base sous les charges de travail (éliminant l'usure des micro-glissements).
• Formule centrale (pour la transmission du couple t):

P_min = μ × (π × d² × l / 2) × t × s_f

Où:

• T = couple de travail maximal (n · mm)

• S_F = facteur de sécurité (généralement 1,5–3,0; plus élevé pour les vibrations et l'impact)

• μ = coefficient de frottement statique entre la bague en cuivre et la base en acier / fer (typique de 0,1 à 0,2)

• D = diamètre d'ajustement (nominal, mm)

• L = longueur d'ajustement (mm)

• Même sans charges externes, une pression de base de 5 à 15 MPa doit être maintenue pour empêcher le micro-glissement.

Étape 3: Définissez la «ligne rouge de sécurité» - Pression de contact maximale autorisée (P_MAX)

• Objectif: Assurez-vous que la bague en cuivre ne subit pas de déformation de rendement ou de rupture de broyage.
• Calcul simplifié:

P_max ≈ s_y × σ_yield

Où:

• S_Y = facteur de sécurité du rendement (1,2–1,5)

• σ_yield = limite d'élasticité du matériau de la bague en cuivre

• Calcul précis en utilisant la théorie des cylindres à parois épaisses:

P_max = 3 × σ_yield × [1 - (d_i / d) ^ 4]

Où:

• d_i = diamètre intérieur de la bague en cuivre (mm)

• D = diamètre extérieur du diamètre de la bague / trou de base (diamètre d'ajustement, mm)

• Important: Vérifiez si la contrainte dans la base (fonte, aluminium, etc.) La paroi du trou dépasse les limites admissibles.

Étape 4: Convertir les «métriques de pression» - plage d'ajustement d'interférence théorique (Δ_min_th, Δ_max_th)

• Objectif: Convertir les exigences de pression en valeurs d'ajustement d'interférence de diamètre spécifique.
• Formule de base:

δ = p × d × (k_cu k_h)

Où:

• K_cu = (e_cu / (do_cu² - d²)) × [do_cu² d² ν_cu] (paramètres pour la bague en cuivre)

• K_h = (e_h / (d² - di_h²)) × [d² di_h² - ν_h] (paramètres pour la base)

• E_CU, E_H = module élastique du cuivre et de la base (cuivre ~ 110 GPa, acier ~ 210 GPA)

• ν_cu, ν_h = ratios de Poisson (cuivre ~ 0,34, acier ~ 0,3)

• Do_cu = diamètre extérieur de la bague en cuivre (= d)

• Di_h = diamètre intérieur du trou de base (0 pour la base solide)

• Substituer p_min pour obtenir Δ_min_th

• Remplacer p_max_allowable / s_y pour obtenir Δ_max_th

Étape 5: Correction des «pertes réelles» - conception de la plage d'ajustement des interférences (Δ_min_design, Δ_max_design)

• Rugosité de surface: Des pics sur les surfaces aplatissent pendant le raccord de presse, consommant une partie de l'ajustement d'interférence.

Δ_eff ≈ Δ_design - 0,8 × (RZ_CU RZ_H)

• RZ_CU, RZ_H = Hauteur de dix points des irrégularités de surface de la bague et du trou de base (μm).

• L'assemblage de différence de température (raccord rétractable / expansion) évite d'aplatir la perte.

• Valeurs de conception corrigées:

  • Δ_min_design = Δ_min_th Δ_loss (assurer l'effet réel ≥ Δ_min_th)
  • Δ_max_design = Δ_max_th Δ_loss (mais vérifiez p ≤ p_max_allowable)

• Compensation de température: calculer Δδ causée par une expansion / contraction thermique pour assurer:

  • Δ_eff_working> 0 (pas de relâchement)
  • Pression correspondante ≤ p_max_allowable (pas de fissuration)

Iii. Conseils pratiques pour maximiser la durée de vie

1. Doctrine de la moyenne

• L'ajustement d'interférence de conception optimal se situe généralement à 60 à 75% de Δ_max_design, fournissant des marges de sécurité tout en évitant les limites de contrainte.

2. Tolérance - bouée de sauvetage de précision

• Atteindre les valeurs de conception par des tolérances strictes (grades d'ajustement communs: H7 / S6, H7 / U6).

3. Finition de surface

• Réduisez la rugosité (PR ≤ 1,6 μm) sur la bague et le trou de base pour minimiser les pertes de presse et améliorer l'uniformité du stress.

4. Méthode d'assemblage

• Appuyez sur Ajustement: Nécessite un guidage précis, une pression uniforme, un lubrifiant (par exemple, la pâte de disulfure de molybdène) et une vitesse de pressage contrôlée.

• Ensemble de différence de température (recommandé):

  • Raccord rétractable: chauffer le trou de base.
  • Raccord d'expansion: refroidir la bague en cuivre (par exemple, l'azote liquide).
  • Avantages: contrainte uniforme, dommages minimaux de l'assemblage, réalisation précise de l'ajustement d'interférence théorique.

5. Renforcement de la bague

• Mise à niveau des matériaux: Utilisez des alliages de cuivre à haute résistance et résistants à l'usure (par exemple, en bronze en aluminium QA110-4-4, bronze en étain QSN7-0.2).

• Optimisation structurelle:

  • Augmentez l'épaisseur de la paroi pour une capacité de charge plus élevée.
  • Ajouter les créneaux de soulagement des contraintes dans les zones non porteuses pour réduire la concentration de stress locale.

6. Lubrification et maintenance

• Assurer une lubrification continue et efficace entre l'alésage de la bague et l'arbre.
• Inspectez régulièrement le bruit anormal, l'élévation de la température ou le relâchement et résoudre rapidement les problèmes.

Iv. Conclusion: L'équilibre est la clé

Le prolongement de la durée de vie des bagues de plaques de cuivre ne concerne pas «le plus serré, mieux c'est». Au lieu de cela, cela implique l'équilibre: suffisamment serré pour éviter le relâchement, mais pas si serré pour dépasser les limites de contrainte des matériaux . Cela nécessite:

• Calcul précis en utilisant la méthode en cinq étapes
• Correction fine en considérant la rugosité, la méthode d'assemblage et les effets de la température
• Fabrication méticuleuse avec des tolérances strictes et une qualité de surface
• Assemblage optimal, hiérarchisation des méthodes de différence de température
• Sélection de matériaux optimisés et conception structurelle
• Entretien consciencieux avec une lubrification et une inspection appropriées

Pour des conditions de fonctionnement extrêmes ou de nouvelles conceptions, Simulations d'analyse par éléments finis (FEA) et les tests de durée de vie physique en petit groupe sont essentiels pour vérifier la conception de l'ajustement des interférences. La combinaison de la théorie et de la pratique garantit que les bagues de plaque de cuivre atteignent une durée de vie plus longue, permettant une opération d'équipement plus fluide et plus fiable.
